KHÓA HỌC SEQUENTIAL FUNCTION CHART (SFC) TRONG STUDIO 5000 – LẬP TRÌNH PLC ROCKWELL NÂNG CAO

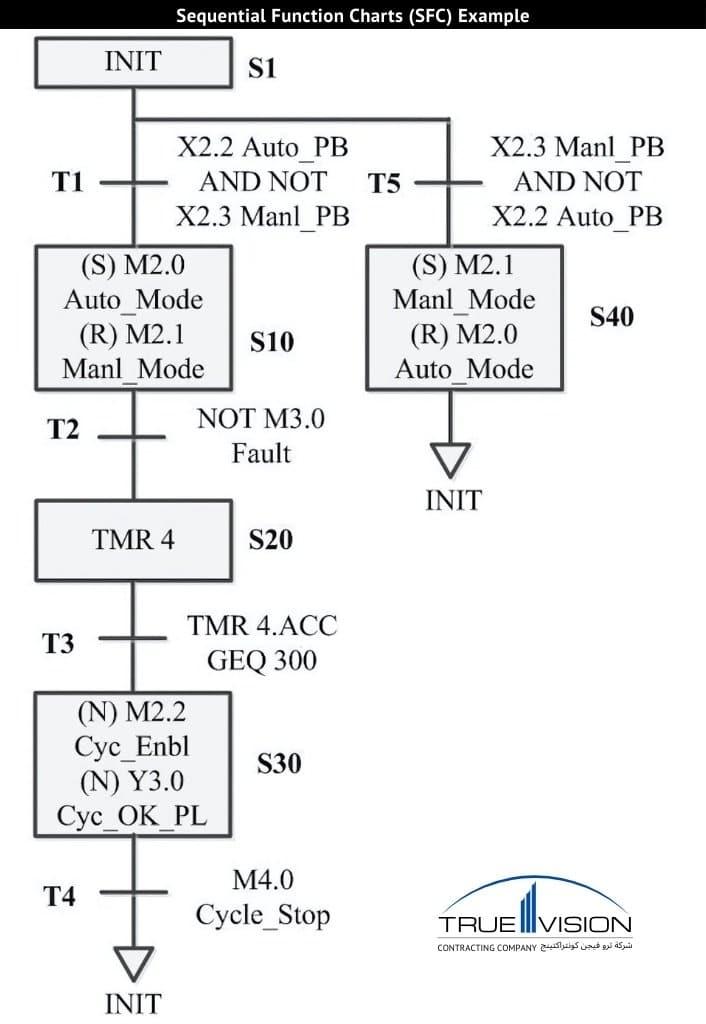

Sequential Function Chart (SFC) là ngôn ngữ lập trình thuộc tiêu chuẩn IEC 61131-3, được thiết kế chuyên biệt để mô tả các hệ thống điều khiển theo trình tự trạng thái (sequence-based control). SFC chia chương trình thành các bước (Steps), điều kiện chuyển tiếp (Transitions), hành động (Actions), nhánh rẽ (Branches) và chuỗi song song (Parallel Sequences) – giúp mô hình hóa toàn bộ quá trình vận hành máy dưới dạng sơ đồ trực quan, dễ theo dõi hơn nhiều so với việc đọc hàng trăm dòng Ladder Logic.

Khóa học tại Hải Âu Automation được thiết kế dành cho kỹ sư PLC Rockwell muốn làm chủ ngôn ngữ mạnh nhất cho sequence control, batch control và machine state management. Trong các hệ thống tự động hóa phức tạp, Ladder Logic thường trở nên khó quản lý khi số lượng bước, trạng thái và điều kiện chuyển tiếp tăng lên — SFC giải quyết triệt để vấn đề này.

Tại sao nên học Sequential Function Chart

• Trực quan hóa toàn bộ sequence logic của máy
• Dễ debug trạng thái máy (machine states)
• Giảm đáng kể độ phức tạp so với Ladder Logic thuần túy
• Tối ưu cho batch processing theo chuẩn công nghiệp
• Dễ bảo trì với các dự án quy mô lớn, nhiều công đoạn

Khi nào nên dùng SFC

• Máy đóng gói (Packaging machines)
• Hệ thống băng tải (Conveyor systems)
• Quy trình theo mẻ (Batch process)
• Hệ thống vệ sinh tại chỗ (CIP systems)
• Thực thi công thức sản xuất (Recipe execution)
• Chuỗi vận hành máy tự động (Automatic machine sequences)

Ví dụ minh họa một sequence

• Step 1 → Machine Idle (Máy ở trạng thái chờ)
• Step 2 → Start Motor (Khởi động động cơ)
• Step 3 → Open Valve (Mở van)
• Step 4 → Fill Tank (Bơm đầy bồn)
• Step 5 → Mixing (Trộn)
• Step 6 → Complete Batch (Hoàn tất mẻ)

Bạn sẽ học được gì

• Hiểu và áp dụng đúng chuẩn IEC 61131-3 SFC
• Thiết kế sequence control cho máy và dây chuyền
• Kỹ thuật thiết kế State Machine (State Machine Engineering)
• Thiết kế quy trình batch workflow
• Debug transitions hiệu quả
• Tối ưu các chuỗi vận hành máy phức tạp

Nội dung khóa học

Phần 1: Nền tảng Sequential Function Chart

• Sequential Function Chart là gì
• Tổng quan tiêu chuẩn IEC 61131-3
• So sánh Ladder, ST, FBD và SFC
• Khi nào nên chọn SFC cho project

Phần 2: Môi trường SFC trong Studio 5000

• Tạo SFC Routine trong Studio 5000 Logix Designer
• Execution Model – mô hình thực thi
• Scan Order – thứ tự quét chương trình
• Online Monitoring – giám sát trực tuyến

Phần 3: Các thành phần cốt lõi

• Steps – các bước trong sequence
• Transitions – điều kiện chuyển tiếp
• Actions – hành động thực thi
• Step Activation – kích hoạt bước

Phần 4: Kỹ thuật thiết kế Sequence

• Thiết kế sequence cơ bản
• Linear Sequences – chuỗi tuần tự
• Conditional Sequences – chuỗi có điều kiện
• Sequence Reset – đặt lại chuỗi

Phần 5: Transitions nâng cao

• Logic chuyển tiếp phức tạp (Complex Transition Logic)
• Transition Timing – định thời chuyển tiếp
• Timeout Handling – xử lý hết thời gian chờ
• Interlocks – khóa liên động

Phần 6: Nhánh rẽ và chuỗi song song

• Branch Logic – logic nhánh rẽ
• Alternative Paths – đường đi thay thế

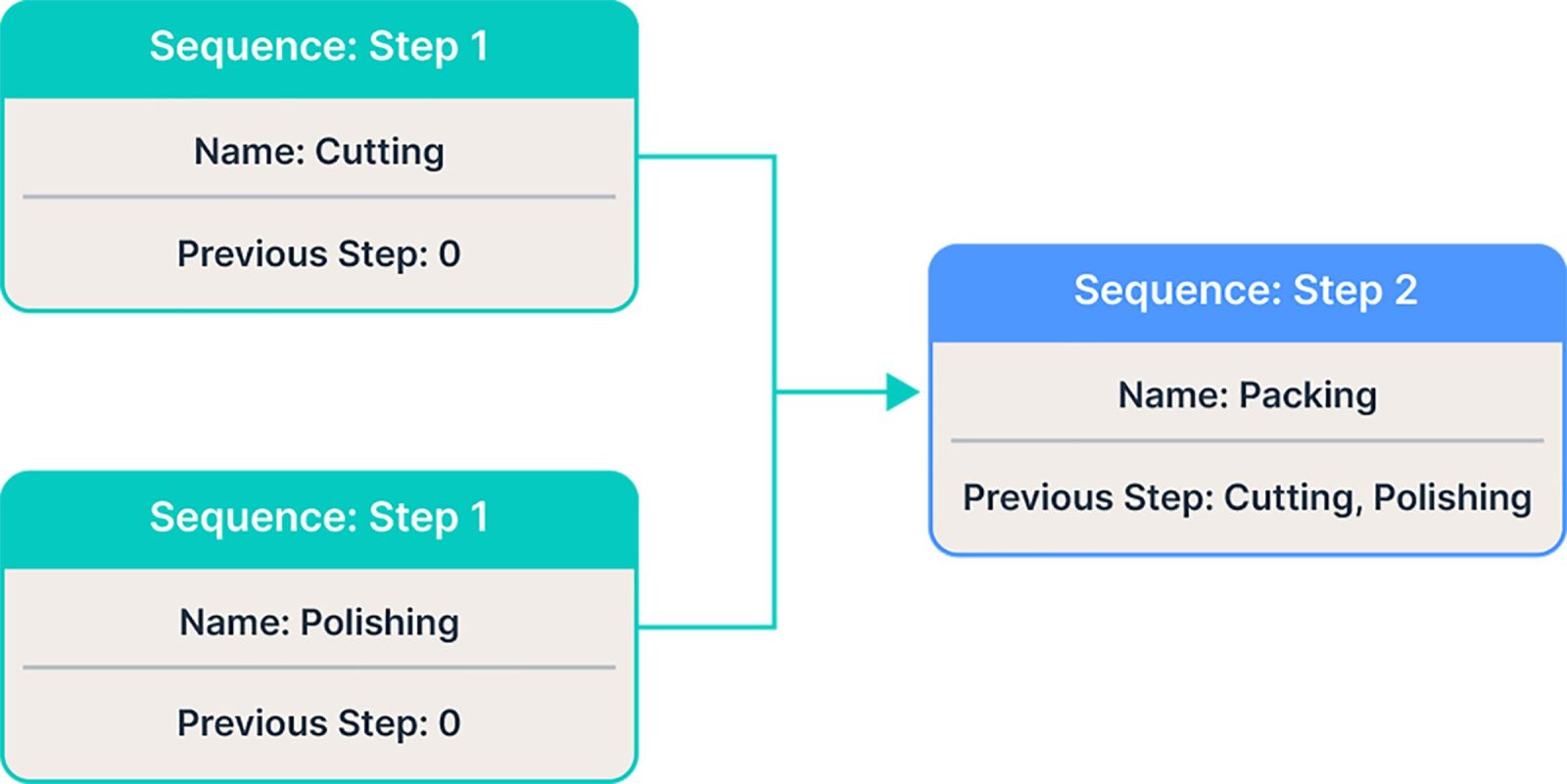

• Parallel Sequences – chuỗi song song
• Synchronization – đồng bộ hóa các nhánh

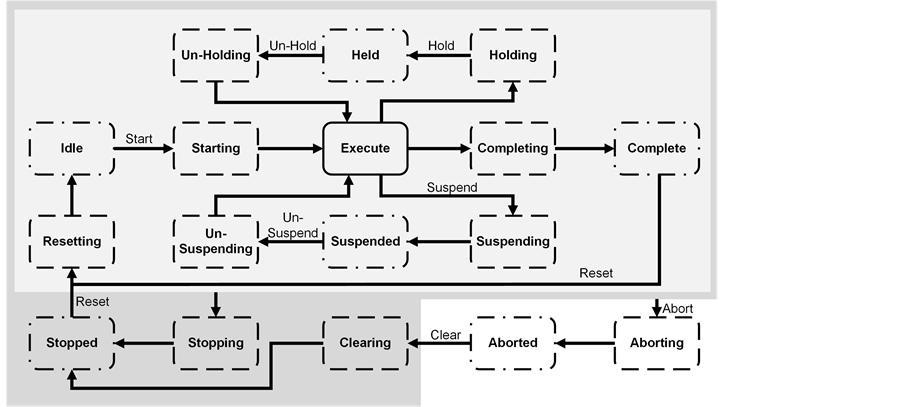

Phần 7: Thiết kế State Machine

• Nền tảng State Machine
• Machine Modes – các chế độ vận hành máy
• Operating States – trạng thái hoạt động
• Fault States – trạng thái lỗi

Phần 8: SFC kết hợp với đối tượng Rockwell

• SFC kết hợp với Ladder Logic
• SFC kết hợp với Structured Text
• SFC kết hợp với AOI (Add-On Instruction)
• SFC kết hợp với UDT (User-Defined Type)

Phần 9: Tự động hóa Batch & Recipe

• Recipe Sequence – trình tự công thức
• Batch Control – điều khiển theo mẻ
• Kiến thức nền tảng ISA-88
• Production Workflow – quy trình sản xuất

Phần 10: Hiệu năng và Debug

• Tối ưu Scan Time
• Debug lỗi Transition
• Sequence Monitoring – giám sát chuỗi
• Fault Recovery – khôi phục sau lỗi

Phần 11: Xử lý sự cố (Troubleshooting)

• Xử lý Step bị kẹt (Stuck Step)
• Xử lý Transition thất bại (Failed Transition)
• Xử lý sequence bị đứng (Sequence Freeze)
• Xử lý nhánh chạy sai (Unexpected Branch)

Phần 12: Dự án công nghiệp thực tế

• Máy chiết rót tự động (Automatic Filling Machine)
• Hệ thống trộn theo mẻ (Tank Batch Mixing System)
• Trình tự vệ sinh CIP (CIP Cleaning Sequence)
• Trình tự máy đóng gói (Packaging Machine Sequence)

Khóa học phù hợp với ai

• PLC Engineers, Automation Engineers
• OEM Machine Builders – kỹ sư thiết kế máy
• Process Engineers, Batch Control Engineers
• System Integrators

Yêu cầu trước khi học

• Có kiến thức cơ bản về Studio 5000 Logix Designer
• Hiểu cơ bản về Ladder Logic và cấu trúc chương trình PLC
• Khuyến khích đã hoàn thành khóa Studio 5000 Logix Designer cơ bản

Ứng dụng thực tế

Sequential Function Chart được ứng dụng rộng rãi trong các dây chuyền sản xuất theo mẻ và máy có quy trình nhiều công đoạn: máy đóng gói, hệ thống CIP trong nhà máy thực phẩm - dược phẩm, dây chuyền chiết rót và trộn hóa chất theo công thức (recipe). Việc thành thạo SFC giúp kỹ sư xây dựng chương trình PLC có cấu trúc rõ ràng, dễ mở rộng và dễ chuyển giao cho đội vận hành.

Điểm khác biệt của khóa học tại Hải Âu Automation

• 100% thực hành trên nền tảng Rockwell Studio 5000 Logix Designer
• Dự án sequence công nghiệp thực tế, không chỉ ví dụ lý thuyết
• Xây dựng tư duy kiến trúc State Machine bài bản
• Kỹ thuật Batch & Recipe Engineering theo chuẩn ISA-88
• Kỹ năng xử lý sự cố nâng cao (Advanced Troubleshooting)

Đăng ký ngay khóa học Sequential Function Chart Studio 5000 tại Hải Âu Automation để làm chủ kỹ thuật lập trình sequence chuyên nghiệp cho hệ thống Rockwell.
